RJ-45 Ethernet කේබල් එකක් හදමු

කස්ටිය කොහොමද ඉතින්....? දැන් ADSL තියෙන ගොඩක් කස්ටියට තියෙන්නෙ රවුටරයක් නොවැ. ඉතින් මේ රවුටරයත් කොම්පියුටරයත් සෙට් වෙන්නෙ RJ-45 Ethernet කේබල් එකකින්. රවුටරේ ගන්න කොට ඒකත් එක්ක මේ Ethernet කේබල් එකක් ලැ‍බෙනවා. ඒත් ඒක‍ හෙන කොටයි නොවැ. ඉතින් මේ කේබල් එක දිග මදි නිසා ගොඩක් වෙලාවට අළුත් කේබලයක් ගන්න වෙනවා. කේබල් එකක් ගන්න ගියත් කඩේ එකා කරන්නේ මේ කේබල් එකක් හදලා දෙන එක. ඒත් ඒකට ගන්න ගාන නං සාධාරණ නෑ කියලා හිතෙනවා. ඒ නිසා අපිට කේබල් එකක් හදා ගත්තොත් වැඩේ ලේසියි වගේම මුදලත් ඉතුරුයිsenyum. මෙන්න මෙහෙමයි කරන්නෙ.

මේකට ගන්නේ Cat5 Ethernet කේබල් මේවා කොම්පියුටර් බඩු තියෙන කඩ වල තියෙනවා. අවශ්‍ය දිගට මේ කේබල් අරගන්න. (මිටර් 100ට අඩුවෙන්)

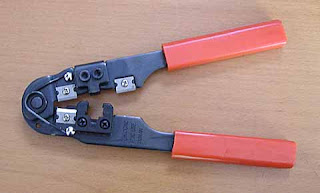

තව කේබල් එකේ දෙපැත්ත සෙට් වෙන RJ-45 කනෙක්ටර් දෙකක් ඕනේ වෙනවා. (මේ එකක් රු15 - 20 ක් විතර වෙනවා) මේක සෙට් කරන්න විශේෂ අඩුවක් ඕනේ මේක නං කාගෙන්හරි ණයට ඉල්ලා ගන්න වෙනවා. නැත්නං මේක රු 950/- කට තියෙනවා මෙන්න මෙතන. එකක් ගත්තම ජීවිතකාලයටම ඇතිjelir. එච්චරයි ඕනේ. ආ.. කතුරකුත් ඕනේ.

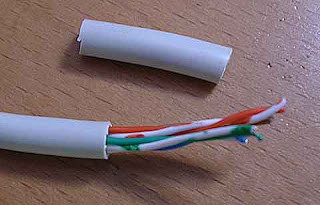

ඉස්සෙල්ලාම නෙට්වර්ක් කේබල් එකේ තියෙන රබර් කවර් එක අයින් කරගන්න ඕනේ. 2cm විතර ප්‍රමාණයක් කවර් එක අයින් කළාම මෙහෙමයි පේන්නෙ.



දැන් මේක අතුලේ වයර් 8 ක් තියෙනවා. මේ වයර් ටික කලර් කෝඩ් එක අනුව වෙන් කරන්න ඕනේ.... RJ-45 කනෙක්ටර් එකේ පින් 1 එක පටන් ගන්න තැන රූපයේ තියෙනවා. දැන් මේ වයර් 8 සම්බන්ධ වෙන හැටි බලමු.


මේ කේබල් එක කනෙක්ටරය‍ට සවි කරන ක්‍රම 2ක් තියෙනවා එකක් තමයි. කොම්පියුරේ ඉදලා ස්විච් එකකට රවුටරේකට කනෙක්ට් වෙනකොට කනෙක්ටර් දෙකේම වයර් ටික එකම රටාවකට සම්බන්‍ධ කරනවා ඒ පහළ රූපයේ විදියට

එක කොම්පියුටරයක ඉදලා තවත් කොම්පියුටරයකට කෙලින්ම (direct) සම්බන්ධ කරනවා නං කලරි කොඩ් එක මාරු කරන්න ඕනේ. මේකට තමයි cross කේබල් කියන්නෙ. ඒ වයර් එකේ කනෙක්ටර් වලට වයර් සම්බන්ධ කරන්නේ මේ රූපයේ විදියට.

දැන් අවශ්‍ය පිළිවෙලට වයර් ටික හදාගෙන කතුරකින් වයර් ටික එකම ගානකට කපා ගන්න.

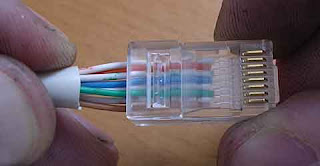

දැන් RJ-45 කනෙක්ටර් එක ඇතුලට මේ වයර් ටික දාන්න.‍ මේක එච්චර අමාරු‍ දෙයක් නෙවේ. එතකොට මේ විදියට තමයි පේන්නෙ.

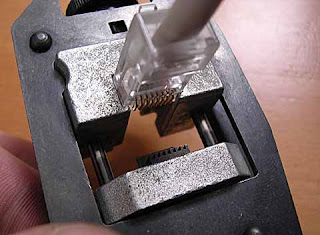

දැන් වයර් ටික ගානට තියෙනවද කියලා ආපහු සැරයක් බලලා, හරියට තියෙනව නං කනෙක්ටරය අඩුව ඇතුලට දාලා තද කරන්න. මේ විදියට වයර් එකේ දෙපැත්තම හදා ගන්න. එච්චරයි.

මේ තියෙන්නේ අවසානට ලැබෙන RJ-45 කේබල් එක.
